一、專業擠包管型母線的技術特征解析

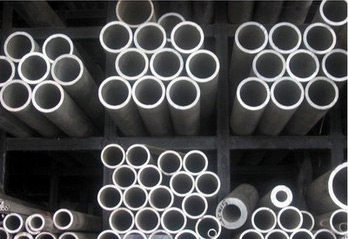

擠包管型母線的核心結構由6063T5鋁合金管材與高分子絕緣層構成。導體截面采用蜂窩狀管壁設計，相比實心銅排可提升15%的載流效率。絕緣層采用三層共擠工藝，內屏蔽層采用半導體交聯聚乙烯，主絕緣層為特制XLPE材料，外層則為耐候型聚烯烴護套，形成完整電磁屏蔽系統。這種復合結構使產品工頻耐壓達100kV/mm，局部放電量可控制在5pC以下，顯著優于IEC61439標準要求。通過專業的熱循環試驗驗證，導體接頭發熱控制在65℃以下，確保大電流傳輸下的穩定運行。
二、智能生產工藝的質量管控體系
專業擠包管型母線的制造涉及三大關鍵技術環節：精密成型、真空注膠和智能檢測。全自動激光焊接設備將0.5mm厚鋁合金帶材連續卷制成管，焊縫平滑度誤差不超過0.02mm。真空注膠系統以0.05Pa負壓環境確保絕緣材料完全填充，采用梯度升溫工藝使交聯度達75%以上。智能化生產線上配置的在線局放檢測儀每5秒自動掃描一次產品，配合紅外熱成像系統同步監控溫度場分布。全流程追溯系統記錄每米產品的72項工藝參數，保證交貨產品100%通過40.5kV/1min工頻耐壓試驗。
三、工程應用中的選型與安裝規范

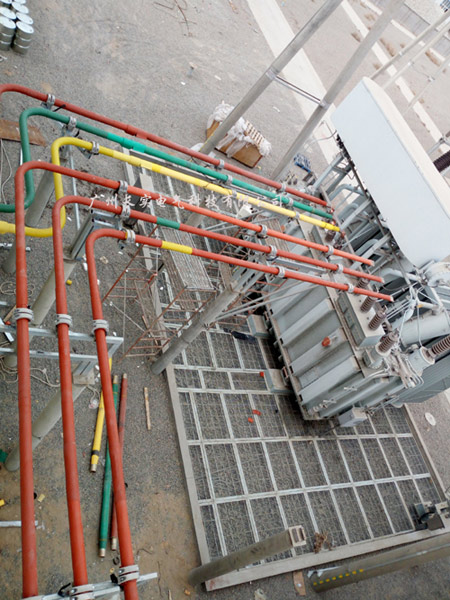

選型時應重點考量載流量裕度系數，建議按系統最大短路電流的1.3倍選擇導體截面。以800mm2規格為例，在環境溫度40℃時持續載流可達3200A，短路耐受能力達85kA/3s。安裝時需配置專用彈性支架，跨度按導體直徑的30倍設置，轉角處彎曲半徑應大于8倍管徑。典型工程案例顯示，某特高壓換流站采用雙層布置方案，垂直排列間距設置為1.5倍管徑，有效控制相間磁場干擾。運維階段需每兩年進行絕緣電阻測試，阻值需保持1000MΩ/km以上。
